概要
電気が動くためには電気回路が必要です。そして，電気回路がどのように働くのかを知るためには，電気回路のそれぞれの部位にどのくらいの電流が流れ，どのくらいの電圧がかかるのかを考える必要があります。本書は電気の基本や直流と交流の違いを考え，なぜ交流の電気回路の解析に複素数が必要なのかを考え，複素数について説明します。
こんな方におすすめ
- 電気部品・電気回路関連の仕事に携わる人，第ニ種電気工事士の資格取得を目指している方，電気・電子工学系の学生
目次
1章 電気のしくみ
- 1 懐中電灯のしくみ
- 2 原子と電子
- 3 電子の振る舞い
- 4 電流は正電荷の流れ
- 5 電流の特徴
- 6 電子はノロノロ動く
- 7 電気を流す力＜電圧＞（1）
- 8 電気を流す力＜電圧＞（2）
- 9 電気の流れを妨げる力＜抵抗＞（1）
- 10 電気の流れを妨げる力＜抵抗＞（2）
- 11 電気のエネルギー＜電力＞
- 12 電力量
2章 直流回路入門
- 1 直流とは
- 2 電圧，電流，抵抗の関係（オームの法則）
- 3 ショートとは
- 4 抵抗の直列接続
- 5 抵抗の並列接続
- 6 電圧の配分（分圧）
- 7 分流
- 8 キルヒホッフの法則（電流則）
- 9 キルヒホッフの法則（電圧則）
- 10 電池の直列接続
- 11 電池の並列接続
- 12 豆電球の直列接続と並列接続の違い（1）
- 13 豆電球の直列接続と並列接続の違い（2）
3章 静電気と磁気
- 1 動く電気と動かない電気
- 2 電界
- 3 クーロンの静電界の法則
- 4 静電誘導
- 5 コンデンサの仕組み
- 6 静電容量
- 7 磁石
- 8 磁界
- 9 クーロンの静磁界の法則
- 10 磁気誘導
- 11 コイル
- 12 フレミング左手の法則
- 13 フレミング右手の法則
- 14 自己誘導作用
- 15 相互誘導作用
4章 交流回路入門
- 1 交流とは
- 2 正弦波交流
- 3 周波数
- 4 瞬時値
- 5 実効値
- 6 最大値と平均値
- 7 交流回路の抵抗，コンデンサ，コイル
- 8 コンデンサ
- 9 容量リアクタンス
- 10 コイル
- 11 誘導リアクタンス
- 12 位相
- 13 位相差
- 14 インピーダンス
- 15 交流の電力
- 16 力率
- 17 力率改善
- 18 単相交流の配電方式
- 19 三相交流の配電方式
- 20 三相の特徴
5章 複素数入門
- 1 複素数とは
- 2 複素数とベクトル
- 3 複素数の合成
- 4 三角関数
- 5 単位円
- 6 いろいろな三角関数
- 7 極座標表示
- 8 極座標表示の和差積商
- 9 60分法，弧度法
- 10 正弦波交流の瞬時式
- 11 リアクタンスのベクトル
- 12 インピーダンスのベクトル
- 13 電力のベクトル
- 14 さまざまな複素数の表し方
- 15 複素数の活用（1）＜力率＞
- 16 複素数の活用（2）＜三相交流＞
サポート
正誤表
本書の以下の部分に誤りがありました。ここに訂正するとともに，ご迷惑をおかけしたことを深くお詫び申し上げます。
P.156 「●位相差の表し方」の式で，－と＋が逆でした。下記のように訂正いたします。
太字部分が間違いです。
| 誤 |
［rad］とすると、
e ＝ Em sin ωt
i ＝ Im sin（ωt−Φ）
となります。
反対に、コイルに電圧をかけると、電流の位相が遅れます。このように、
電圧より電流の位相が遅れているときの電圧と電流の瞬時式は、
e ＝ Em sin ωt
i ＝ Im sin（ωt＋Φ）
となります。 |
|---|
| 正 |
［rad］とすると、
e ＝ Em sin ωt
i ＝ Im sin（ωt＋Φ）
となります。
反対に、コイルに電圧をかけると、電流の位相が遅れます。このように、
電圧より電流の位相が遅れているときの電圧と電流の瞬時式は、
e ＝ Em sin ωt
i ＝ Im sin（ωt－Φ）
となります。 |
|---|
P.157 図5-10-2の－と＋が逆でした。下記のように訂正いたします。
太字部分が間違いです。
| 誤 |
i＝Im sin（ωt−Φ）
Φ［rad］進み
i＝Im sin（ωt＋Φ）
Φ［rad］遅れ |
|---|
| 正 |
i＝Im sin（ωt＋Φ）
Φ［rad］進み
i＝Im sin（ωt－Φ）
Φ［rad］遅れ |
|---|

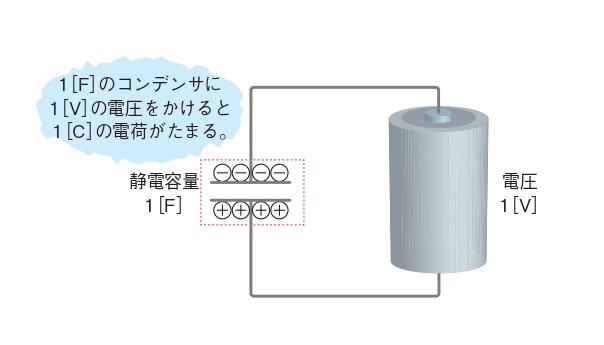

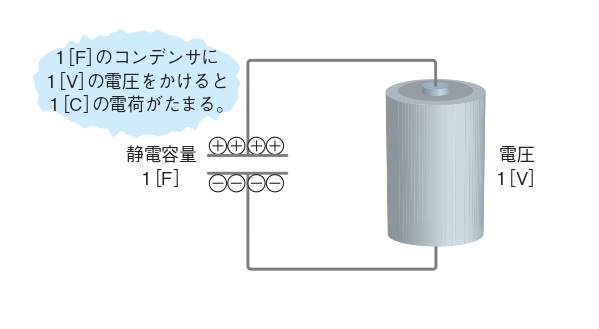

P.75 図3-6-1 左側の⊕と⊖の位置関係
赤い破線で囲んだ部分が誤りです。
| 誤 |
|
|---|
| 正 |
|
|---|
